前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷真空泵可控硅调压器为机制全部式可控硅调压器，其的结构如同如下。I号喷真空泵可控硅调压器核心由win7带动软件件、飞球、可控硅调压弹黄、传动链位置和操作位置等组成部分。I号喷真空泵可控硅调压器的win7带动软件件为有60°。锥面的win7带动软件盘。在win7带动软件盘的內侧有6个沿径向的半弧形凹糟。win7带动软件盘压紧在win7带动软件轴套上而与其说串成三合一，但是可以通过半圆键和卡紧螺母使其和喷真空泵的凸轮机构轴相通。

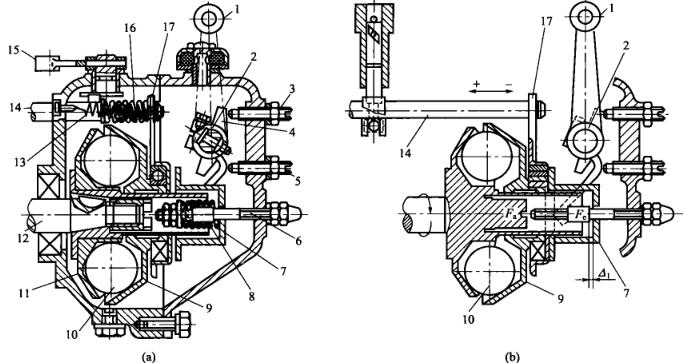

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  五个口径为25.4mm的飞球放入win7驱动包包盘的凹槽体内，随win7驱动包包盘一起来回转。飞球其它侧为与轴网成45°锥面的扭力盘，扭力盘滑套在win7驱动包包轴套上。工作上时飞球的离精力力功用在扭力盘上，其支承分力Fa.将使扭力盘沿支承转移。套服在扭力盘.上的转移轮毂轴承和机械传动装置板也有所转移。机械传动装置板右上方套在喷油支撑杆上，由于喷油支撑杆也有所转移，而使增加喷油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
